軟化樹脂再生的注意事項(xiàng)

軟化樹脂在水處理過程中會(huì)逐漸吸附水中的鈣、鎂離子，達(dá)到飽和后需通過再生恢復(fù)交換能力。再生操作的規(guī)范性直接影響樹脂性能和使用壽命，需注意以下關(guān)鍵事項(xiàng)。

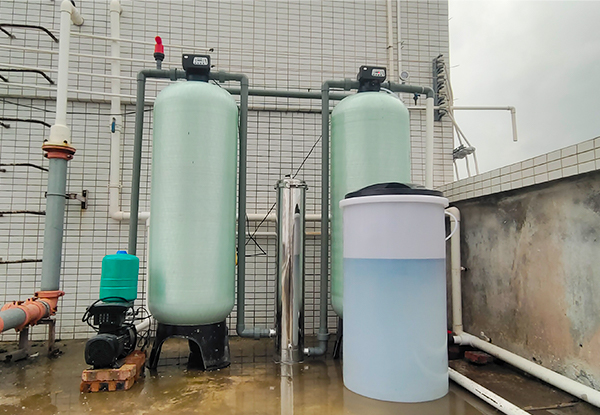

再生前需做好充分準(zhǔn)備。首先要檢測(cè)樹脂狀態(tài)，觀察樹脂顏色是否均勻、有無破損或污染，若發(fā)現(xiàn)樹脂結(jié)塊、發(fā)黑，需先進(jìn)行清洗或篩選。其次需準(zhǔn)備合適的再生劑，常用氯化鈉溶液（工業(yè)鹽純度需達(dá) 99.5% 以上），避免使用含雜質(zhì)的食鹽，以防重金屬污染樹脂。同時(shí)要檢查再生設(shè)備，確保鹽箱、管路、閥門等無堵塞、泄漏，計(jì)量泵精度正常，為再生過程提供穩(wěn)定條件。

再生過程的操作細(xì)節(jié)至關(guān)重要。再生劑濃度需嚴(yán)格控制，通常氯化鈉溶液濃度為 5%-10%，濃度過高會(huì)導(dǎo)致樹脂過度收縮，過低則再生不徹底。再生流速應(yīng)保持穩(wěn)定，一般控制在 5-8m/h，流速過快會(huì)使再生劑與樹脂接觸時(shí)間不足，流速過慢則可能造成樹脂壓實(shí)。再生時(shí)間需根據(jù)樹脂失效程度調(diào)整，常規(guī)再生周期為 30-60 分鐘，確保再生劑充分滲透樹脂孔隙，置換出吸附的離子。

再生液的溫度也需留意，陽離子交換樹脂再生溫度宜控制在 20-30℃，溫度過高會(huì)破壞樹脂結(jié)構(gòu)，過低則降低再生效率。此外，再生方式應(yīng)遵循 “逆流再生” 原則，即再生液流向與原水運(yùn)行方向相反，可提高再生劑利用率，減少樹脂層交叉污染。

再生后需進(jìn)行必要處理。首先要充分沖洗樹脂，分為慢沖洗和快沖洗兩個(gè)階段：慢沖洗以低流速清除殘留再生劑，時(shí)間約 15-20 分鐘；快沖洗則需達(dá)到出水水質(zhì)標(biāo)準(zhǔn)（硬度≤0.03mmol/L），避免再生劑殘留影響出水質(zhì)量。沖洗完成后需檢測(cè)再生效果，通過測(cè)定出水硬度判斷樹脂是否恢復(fù)交換能力，若再生效果不佳，需排查再生劑濃度、用量或操作流程是否存在問題。

日常維護(hù)同樣重要。再生周期應(yīng)根據(jù)用水量和原水硬度合理設(shè)定，避免樹脂過度失效后再生，增加再生難度。長期停用的樹脂需用 10% 氯化鈉溶液浸泡保養(yǎng)，防止微生物滋生或樹脂失水變形。定期對(duì)樹脂進(jìn)行轉(zhuǎn)型處理，可恢復(fù)樹脂的交換容量，延長使用壽命。

總之，軟化樹脂再生需嚴(yán)格把控再生劑質(zhì)量、濃度、流速、溫度等參數(shù)，規(guī)范操作流程，做好再生前后的檢測(cè)與維護(hù)，才能確保樹脂持續(xù)高效運(yùn)行，降低水處理成本。對(duì)于大型水處理系統(tǒng)，建議制定再生操作手冊(cè)，由專業(yè)人員定期執(zhí)行，減少人為操作誤差。
